DERS 3: AĞ TOPOLOJİLERİ

Amaçlar:
Ağ yerleşim biçimlerini açıklamak.
I. AĞ TOPOLOJİLERİ
Topology (yerleşim ve bağlantı biçimi), bilgisayarların birbirine nasıl bağlandıklarını tanımlayan genel bir terimdir. Yaygın olarak kullanılan topology türleri şunlardır:

-Bus
-Ring
-Star
-Mesh

Bus topology, bilgisayarların bir ana kablo ile birbirine bağlandığı şekildir. Ring topology ise bir halka biçiminde bilgisayarların birbirine bağlanmasıdır. Star topology ise bilgisayarların bir merkezi aygıt aracılığıyla birbirine bağlandığı şekildir. Mesh topology ise bütün bilgisayarların birbirine bağlandığı bir bağlantı biçimidir.

Mesh topology’nin yaygın olarak kullanılmadığını görüyoruz. Bunun nedeni gereksiz yere çok sayıda bağlantının yapılmasıdır. Günümüzde en yaygın olarak Star topology türünün seçildiğini görüyoruz. Bunun başlıca nedeni merkezi bir aygıttan dağıtılan kablolama şekli, fiyat ve performans gibi özelliklerdir.

A. BUS TOPOLOJİ
Bus yerleşim biçimi doğrusal bir hat olarak bilinir. Bütün makinelerin tek bir kabloya bağlı oldukları bir ağ türüdür.

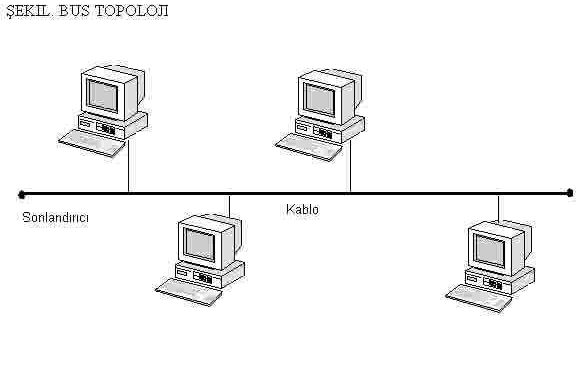

ŞEKİL 3-1: BUS TOPOLOJİ

Bus topology için söylenebilecek bütün teknik ayrıntılar Ethernet teknolojisine bağlıdır.

B. STAR TOPOLOJİ
Star yerleşim biçiminde bilgisayarlar merkezi biçimde konuşlandırılan bir hub’a bağlı olarak çalışırlar. Bilgisayarlar tarafından üretilen sinyaller önce hub’a ulaşırlar ardından diğer bilgisayarlara ulaştırılırlar.

Star yerleşim biçimde bütün bilgisayarlar bir hub’a bağlıdır. Diğer bir deyişle bütün bilgisayarlara hub’tan bir kablo çekilir. Bu merkezi dağıtım sistemi yıldız yerleşim biçimde her bilgisayara özel bir kablo çekilmesini böylece herhangi bir kablo arızasının sadece o bilgisayarı etkilemesi sağlar. Böylece tüm network çökmez. Ancak merkezi dağıtım birim hub’ın bozulması durumunda ise bütün network çöker.

Star, en eski yerleşim biçimlerindendir. İlk olarak PBX (private Branch Exchanges) olarak adlandırılan analog ve sayısal anatharlama aygıtları olarak karşımız çıkmışlardır. Star yerleşim biçiminde bütün istasyonlar merkezi bir noktaya bağlıdırlar. Buna "hub" denir.

Star topoloji bugün bus’in yerine geçmiş ve UTP (genellikle Twisted-Pair kablo) kablo ile birlikte yaygın olarak kullanılmaktadır.

ŞEKİL 3-2: STAR TOPOLOJİ


Fiziksel Star-Wired Ring yerleşim biçiminde ise birden çok hub kullanılır. Hub’a bağlı bilgisayarlar Star yerleşim biçimini oluştururlar.

Bu yerleşim biçimin şu üstünlükleri vardır:

-Tek bir kablo sorununun bütün network’ü etkilememesi.
-Daha iyi bir network yönetimi.
-Network’e PC eklemek ve çıkarmak kolay.

Bu yerleşim biçiminin zayıf yönleri ise şunlardır:

-Bütün birimlerin bağlı olduğu hub’ın bir sorunu bütün network’ü etkiler.
-Bütün birimler için tek bir kablo hattının çekilmesi maliyeti

C. RİNG TOPOLOJİ
Ring (halka) yerleşim biçiminde bilgisayarlar bir halka biçiminde birbirine bağlıdır. Herhangi bir sonlandırma işlemi yapılmaz. Sinyaller bir döngü içinde dönerler. Bununla birlikte halka yerleşim biçimi aktif bir network’tür. Diğer bir deyişle halka üzerinde yer alan bilgisayarlar verinin ve sinyallerin iletilmesinden sorumludurlar. Bu nedenle halkada yer alan bir bilgisayarın arızalanması bütün network’ün çökmesi anlamına gelir.

Halka yerleşim biçiminde sinyallerin dolaşımını kontrol etmek için token adı verilen bir bilgi kullanılır. Token bilgisayarlar arasında dolaşır. Sinyal gönderecek bilgisayar bulunduğunda token o bilgisayar tarafından değiştirilir ve diğer bilgisayarı bulması için sinyalle birlikte yollanır.

Şekil 3-3: RING TOPOLOJİ

Ring yerleşim biçimi fiziksel olarak bir Star biçimindedir. Ama network mantıksal olarak Ring olarak çalışır. Bu işlem merkezi bir MAU (Multistation Access Unit) aygıt tarafından yapılır.

D. MESH
Her noktanın birbirine bağlandığı çok güvenli bir network sistemi olan mesh yerleşim biçimi tamamen ya da kısmen oluşturulabilir. Mesh yerleşim biçimine pek rastlanmaz

E. KARIŞIK YERLEŞİM BİÇİMLERİ
Birçok durumda yerleşim biçimleri birlikte gerçekleşirler. Örneğin çok sayıda star network bir bus hat üzerinden birbirine bağlanır. Bu tür birleşimler "star bus" ya da "star ring" olarak adlandırılır.

Bir network bilgisayarlar, adaptörler, konnektörler ve diğer birimlerden oluşur. Bu birimler fiziksel bağlantılarıyla ve mantıksal görünümüyle kullanıcıların karşısına çıkarlar.

GÖZDEN GEÇİRME
1. Yerleşim biçimlerini (topoloji) açıklayın?
2. Hangi ağ yerleşim biçimlerinin hangi ağ teknolojileriyle birlikte tasarlanabileceğini açıklayın.
